原标题：固态铝电解电容
前言：固态铝电解电容又叫固态电容器，这款电容器跟普通电容器(即液态铝电解电容)的最大区别是采用不同的介电材料，液态铝电容器介电材料为电解液，固态铝电解电容介电材料为导电性高分子材料。目前做高分子固态铝电解电容知名品牌有“立隆”“三莹”等，而我司更是这两个品牌的高分子固态铝电解电容直销商。另外“三莹”高分子固态铝电解电容系列可选APV、AXV、ASV（贴片型）；AXA、ASA（引线型）；“立隆”高分子固态铝电解电容系列可选OCV、OVK、OCVZ、OCVU、OVH（贴片型）；OCR、OCRK、OCRZ、OCRU、ORE（引线型）等。那么小编下面主要介绍“三莹”品牌的高分子固态铝电解电容贴片型、引线型部分系列选型参数及结构图如下。

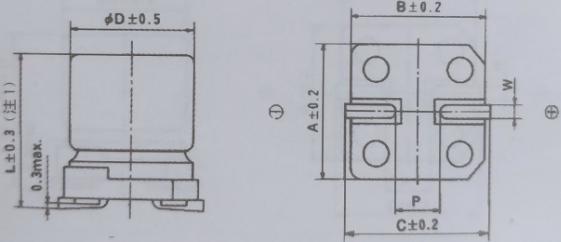

三莹APV系列固态铝电解电容-贴片型参数选型表及尺寸图如下

尺寸代码	额定电压 (v)	额定容量 (uF)	ESR (mΩ)100khz	额定纹波电流		损失角正切值	漏电流
尺寸代码	额定电压 (v)	额定容量 (uF)	ESR (mΩ)100khz	105℃＜温度＜125℃	温度＜105℃	损失角正切值	漏电流
F60	25	10	65	474	1,500	0.10	50
F60	10	56	45	538	1,700	0.10	112
H70	35	8.2	70	400	1,300	0.10	57
	25	22	48	580	1,835	0.10	110
	16	82	40	670	2,120	0.10	262
H12	35	22	50	700	2,300	0.10	154
H12	25	47	30	943	2,980	0.10	235

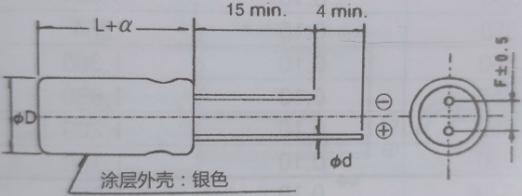

三莹APV系列固态铝电解电容-引线型参数选型表及尺寸图如下

尺寸（mm）	额定电压（V）	额定容量（uF）	ESR （mΩ）100khz	额定纹波电流	损失角正切值	漏电流
5×9	7.5	390	10	3,700	0.10	585
	7.5	270	10	3,700	0.10	405
	6.3	390	10	3,700	0.10	491
	6.3	330	10	3,700	0.10	416
	6.3	270	10	3,700	0.10	340
6.3×6	20	47	25	2,410	0.10	188
	16	100	20	2,700	0.10	320
	16	68	20	2,700	0.10	218
	10	180	20	2,700	0.10	360
	10	150	20	2,700	0.10	300
	6.3	220	20	2,700	0.10	277
	6.3	330	20	2,700	0.10	416
	4	390	20	2,700	0.10	312
	4	330	20	2,700	0.10	264
	2.5	560	20	2,700	0.10	280

固态铝电解电容优点
高稳定性；
寿命长；
低ESR和高额定纹波电流；

固态铝电解电容应用
①固态铝电解电容的阻抗-频率曲线近似于理想电容器，因此，特别适合用作滤波电容器来去除电路中的纹波、脉冲、数字、静电以及音频等各种噪音;
②固态铝电解电容通过纹波电流大，因此可以作为开关电源滤波电容器使用，大幅度减少电容器的使用数量或体积，使电路小型化;
③固态铝电解电容可以快速放电，可作为消耗大电流的高速电路中的备份电容器使用;
④固态铝电解电容的ESR值几乎不随温度发生改变，因此，可以应用于低温环境(最低可至-55℃)中的设备;
⑤固态铝电解电容具有超长寿命(85℃寿命可达50,000h，固态铝电解电容大致上遵循10倍使用寿命/温度每下降20℃法则)，因此，可以用于那些长时间使用的工业设备；

以上内容主要介绍固态铝电解电容，如需要固态铝电解电容相关产品请留言联系或拨打：0755-28100016；海量固态铝电解电容现货库存，品牌可选三莹、立隆等。欢迎来咨询价格或拿样测试。
