一，国巨微调电阻
国巨的微调电阻提供微调阻值的灵活性。
二，TR(厚膜高压平面插件式电阻)特征
可弹性微调阻值
更高的组件和系统可靠性
噪音小(不微调阻值时)
节省PCB环境空间

三，适应领域

手持式测量设备
手机
摄像机
便携式收音机、CD和盒式磁带
调谐器
光电传感器

四，产品命名规则

全部命名代码介绍
TR XXXX X X X X XX XXXX
① ② ③ ④ ⑤ ⑥ ⑦
①尺寸大小
0402 0603 0805 1206
②精度
K=0/-10% M=0/-20% N=0/-30%
③包装类型
R=卷纸轴
④温度系数
-=见参数表温度系数介绍
⑤卷带机
07=7英寸，一卷
⑥阻值介绍
电阻值有2~4位数字表示，字母R/K/M为小数点。如“1K2”，而不是”1K20”。
⑦电阻代码规则

XRXX (1 to 9.76Ω)	1R=1Ω 1R5=1.5Ω 9R76=9.76Ω
XXRX (10 to 97.6 Ω)	10R = 10 Ω 97R6 = 97.6 Ω
XXXR (100 to 976 Ω)	100R = 100 Ω
XKXX (1 to 9.76 KΩ)	1K = 1,000 Ω 9K76 = 9760 Ω
XMXX (1 to 9.76 MΩ)	1M = 1,000,000 Ω 9M76= 9,760,000 Ω

⑧2350XXX XXXXXL
① ② ③ ④

尺寸	型号	前置代码	精度	电阻范围（Ω）	包装材料	卷轴单位	后置4表示公差，5表示材料
尺寸	型号	前置代码	精度	电阻范围（Ω）	10000	5000/10000	5000
0402	RC32TR	2350	0/-10%	1 to 10 M	503 22XXX
			0/-20%	1 to 10 M	503 21XXX
			0/-30%	1 to 10 M	503 20XXX
0603	RC22TR	2350	0/-10%	1 to 10 M	-		502 12XXX
			0/-20%	1 to 10 M	-		502 11XXX
			0/-30%	1 to 10 M	-		502 10XXX
0805	RC12TR	2350	0/-10%	1 to 10M	-		501 12XXX
			0/-20%	1 to 10M	-		501 11XXX
			0/-30%	1 to 10M	-		501 10XXX
1206	RC02TR	2350	0/-10%	1 to 10M	-		500 12XXX
			0/-20%	1 to 10M	-		500 11XXX
			0/-30%	1 to 10M	-		500 10XXX
电阻代码Ω				最后一位数字
0.01 to 0.0976				0
0.1 to 0.976				7
1 to 9.76				8
10 to 97.6				9
100 to 976				1
1 to 9.76 K				2
10 to 97.6 K				3
100 to 976 K				4
1 to 9.76 M				5
10 to 97.6 M				6

如：0.02Ω = 0200 or 200
0.3Ω = 3007 or 307
1Ω = 1008 or 108
33KΩ = 3303 or 333
10MΩ = 1006 or 106
①开云全站APP官方网站具有以2350开头的12位的代码。
②随后的4或者5是开云全站APP官方网站的公差和包装材料。
③乘余的4或者3位数字表示带有乘数的最后一位数字，如1表示12NC的最后一位。
④”L”是可选符号。

五，标识

无标

六，产品结构

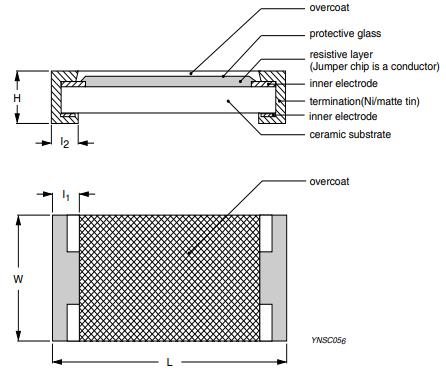

开云全站APP官方网站由高级陶瓷制成阀体（氧化铝）。内部金属电极是在每一端添加，并在他们使用电阻金属釉；近似值电阻值取决于电阻的组成釉料。电阻层覆盖着一层半透明的薄膜保护涂层。最后，添加两个端部电极，其组成旨在提供易于焊接。见图2。

①overcoat：大外壳；②protective glass：防护玻璃；③resistive layer(Jumper chip is a connductor)：电阻层（跳线芯片是一个连接器）；④inner electrode：电⑤termination(Ni/matte tin)：终端（镍/亚光锡）；⑥ceramic substrate：陶瓷基片。

七，尺寸

型号	L（mm）	W（mm）	H（mm）	I₁（mm）	I₂（mm）
TR0402	1.00 ±0.10	0.50 ±0.05	0.35 ±0.05	0.20 ±0.10	0.25 ±0.10
TR0603	1.60 ±0.10	0.80 ±0.10	0.45 ±0.10	0.25 ±0.15	0.25 ±0.15
TR0805	2.00 ±0.10	1.25 ±0.10	0.50 ±0.10	0.35 ±0.20	0.35 ±0.20
TR1206	3.10 ±0.10	1.60 ±0.10	0.55 ±0.10	0.45 ±0.20	0.40 ±0.20

八，特征

样式	范围	额定功率	运行范围	最大运行电压	最大过载电压	电解质承受电压	温度系数
TR0402	0/10%，0/-20% -30%； 1Ωto 10MΩ（E-24）	1/16W	-55℃to+125℃	50V	100V	100V	1Ω≤R10Ω；±200ppm/℃ 10 Ω ≤R ≤ 1 MΩ: ±100 ppm/°C 1 MΩ < R ≤ 10 MΩ: ±200 ppm/°C
TR0603		1/16W	-55℃to+125℃	50V	100V	100V
TR0805		1/8W	-55℃to+155℃	150V	300V	500V
TR1206		1/4W	-55℃to+155℃	200V	500V	500V

九，包装风格和数量
包装风格卷带 TR0402 TR0603 TR0805 TR1206
卷纸包装 7英寸（178毫米） 10000 5000 5000 5000
十，功能描述
工作温度范围
每种类型范围：TR0402/0603:–55°C至+125°C；TR0805/1206:–55°C至+155°C。
每种类型在70°C下的额定功率：TR0402=1/16瓦；TR0603=1/16瓦；TR0805=1/8瓦；TR1206=1/4瓦。
额定电压：直流或交流（rms）连续工作电压与额定功率相对应的功率由以下公式：
V=√（P X R）或最大工作电压，以较小者为准
V=连续额定直流或交流（rms）工作电压（V），P=额定功率（W），R=电阻值（X）。
十一，微调电阻参数表

尺寸	功率	精度	温度系数	阻值范围（Ω）
1206	1/4	+0/-30%	100	1≤R≤10M
0805	1/8	+0/-30%	100	1≤R≤10M
0603	1/16	+0/-30%	100	1≤R≤10M
0402	1/16	+0/-30%	100	1≤R≤10M

以上是国巨TR微调电阻的部分参数，联系在线客服可获得完整的产品解决方案；顺海科技主营电子元器件的测试和销售，代理各大品牌的电阻，电容，
保险丝，二三极管等。
