华德电流感测电阻_0805-5931规格型号参数介绍

号码

材质

说明

①

基板

氧化铝陶瓷基板（氧化铝含量达96%）

②

电阻本体

合金

③

端电极

锡、镍、铜

④

保护防焊层

防火级环氧树脂，符合UL-94-V0（要求绿色）

⑤

文印防焊层

防火级环氧树脂，符合UL-94-V0（要求黑色）

⑥

侧边电极

锡、镍、铜

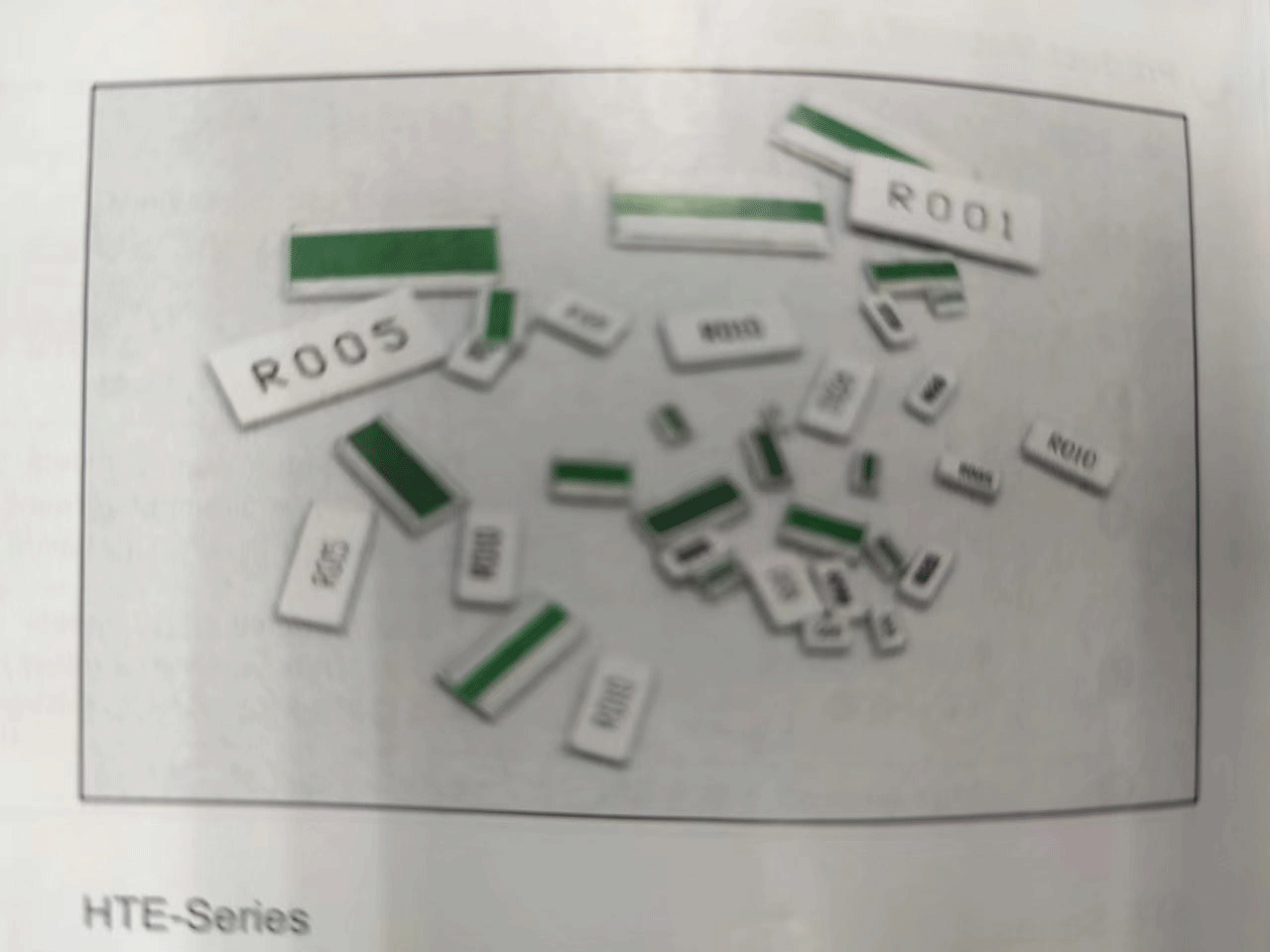

产品系列

型号

Pr

Ro

RT

TCR

70℃额定功率

常温下的电阻

电阻误差

电阻温度系数

HTC-Seriec/
HTE-Seriec

0805-1W0-R

1.0

1~100

±0.5，±1

±50~100

1206-1W5-R

1.5

1~100

±0.5，±1

±50~100

1508-2W0-R

2.0

1~100

±0.5，±1

±50~100

2010-3W0-R

2.0

1~100

±0.5，±1

±50~100

2512-3W0-R

3.0

1~100

±0.5，±1

±50~100

3008-3W0-R

3.0

1~100

±0.5，±1

±50~100

3015-4W0-R

4.0

1~100

±0.5，±1

±50~100

3618-4W0-R

4.0

1~100

±0.5，±1

±50~100

3921-5W0-R

5.0

1~100

±0.5，±1

±50~100

5931-10W0-R

10.0

1~50

±0.5，±1

±50~100

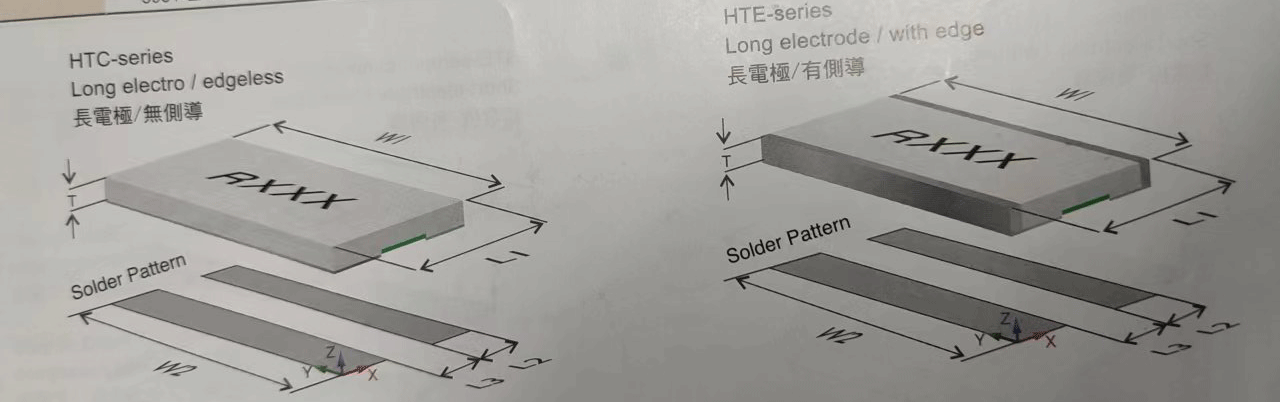

单位

尺寸

L1

W1

T

L2

W2

L3/min

HTC-Series
/
HTE-Series

0805

1.35±0.2

2.10±0.2

0.65±0.2

1.1

2.3

0.6

1206

1.7±0.2

3.30±0.2

0.65±0.2

1.3

3.68

0.6

1508

2.60±0.2

3.8±0.2

0.65±0.2

2.33

4.26

0.85

2010

2.60±0.2

5.1±0.2

0.65±0.2

2.25

5.75

1.00

2512

3.20±0.3

6.4±0.3

0.65±0.2

2.35

7.25

1.4

3008

2.6±0.3

7.6±0.3

0.65±0.2

2.28

8.63

1.0

3015

3.9±0.3

7.7±0.3

0.65±0.2

2.55

8.74

1.7

3618

4.6±0.3

9.1±0.3

0.65±0.2

2.7

10.35

2.1

3921

5.1±0.3

11.1±0.4

0.65±0.2

2.8

12.65

2.4

5931

7.5±0.2

15±0.2

0.6±0.2

1.05

———

———
