国巨采样电阻：电流感测电阻的阻值非常低，适用于大电流检测领域的应用
采样电阻特征
高稳定性
低电阻
低欧姆
尺寸可自定义
符合RoHS标准
无卤
用途
电流检测开云全站APP官方网站
MCW代码总解读
MCWP20JBEBPA0R225B

(2) (3) (4) (5) (6) (7) (8) (9) (10) (11)

（1）：系列名称
MCW系列、锰铜、镍铜、其他按需提供
（2）类型
-=非镀锡，P=镀锡，H=雪镀层，H=4.0±0.5 mm，X=雪镀层，H=3.2±0.3mm，Y=雪镀层，C=2.3±0.2mm，T=雪镀层，H=2.5±0.5mm，U=雪镀层，H=3.5±0.5mm，C≥2.7mm，V=镀锡，H=3.5±0.5mm，C≥2.1mm。
（3）尺寸
06 = 0.6mm,08 = 0.8mm,10 = 1.0mm,12 = 1.2mm,14 = 1.4mm,15 = 1.5mm,16 = 1.6mm,18 = 1.8mm，20 = 2.0mm,25 = 2.5mm,26 = 2.6mm。

（4）精度

F = ±1% H = ±3% J = ±5% - = Base on Spec，G = ±2%。

（5）包装

B=散装；Y=体积，测量点从成型底部到线材末端
（6）电阻温度系数
E=±50ppm/°C，F=±100ppm/°C，-=基于规范。G=±200ppm/°C，N=±50ppm/°C，CuNi合金，M=±50ppm/°C，CuMn合金。
（7）成品
M=M型成形，B=B型成形，N=N型成形，H=H型成形，K=K型成形，W=W型成形。

（8）测量节点值

A=0毫米，B=0.2mm，C=0.4mm，D=0.5mm，E=0.6mm，F=0.7mm，G=0.8毫米，H=0.9mm，J=1.0mm，K=1.1mm，L=1.2mm，M=1.3mm，N=1.4毫米，P=1.5mm，Q=1.6mm，R=1.7mm，S=1.8毫米，T=1.9mm，U=2.0毫米，V=2.5mm，W=3.0mm。
（9）间距
A=5.0±0.2mm，B=7.5±0.2mm，C=10.0±0.2mm，D=12.5±0.2mm，E=15.0±0.2mm，F=17.0±0.2mm，G=20.0±0.2mm，H=22.5±0.2mm，J=25.0±0.2mm，K=7.2±0.2mm，M=3.0±0.2mm，N=16.0±0.2mm，P=11.5±0.2mm，Q=8.0±0.2mm，L=30.0±0.2mm，T=5.5±0.2mm，U=14.0±0.5mm，V=32.0±1.0mm，W=12.0±0.2mm，Y=6.2±0.2mm，Z=11.0±0.2mm，S=15.5±0.2mm，R=2.5±0.2mm。
（10）电阻值
E24和E96系列，最多6位
例子：0R0014=0.0014Ω

（11）倍增器

B=*10-2（电阻代码超过6位时适用）

尺寸剖析

样式	尺寸单位：毫米
常规	ψD	C	H	P,L
MCW-06	0.6 ± 0.05	0.9 ± 0.2	3.0 ± 0.3	客户自由设定
MCW-08	0.8 ± 0.05	1.2 ± 0.2	3.0 ± 0.3
MCW-10	1.0± 0.05	1.5 ± 0.2	3.0 ± 0.3
MCW-12	1.2± 0.05	1.8 ± 0.2	3.0 ± 0.3
MCW-14	1.4± 0.05	2.1 ± 0.2	3.0 ± 0.3
MCW-15	1.5± 0.05	2.2 ± 0.2	3.0 ± 0.3
MCW-16	1.6± 0.05	2.4 ± 0.2	3.0 ± 0.3
MCW-18	1.8± 0.05	2.7± 0.2	3.0 ± 0.3
MCW-20	2.0± 0.05	3.0 ± 0.2	3.0 ± 0.3
MCW-25	2.5± 0.05	3.7 ± 0.2	3.0 ± 0.3
MCW-26	2.6± 0.05	3.9 ± 0.2	3.0 ± 0.3

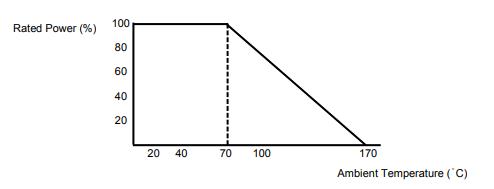

额定功率与温度的关系

电阻特性

特性	Mcw-06	MCW -08	MCW -10	Mcw-12	Mcw-14	Mcw-15	Mcw-16	Mcw-18	Mcw-20	Mcw-25	Mcw-26
Max电流	3A	4.5A	5.5A	7.0A	8.0A	8.5A	9.5A	11A	12A	16A	18A
电阻范围	0.0014Ω~0.078Ω
工作温度	40°C至+170°C
温度系数	温度系数见参数表照中的温度系数表，超出部分按需提供。

温度系数表

线材	温度系数
CN30/CN合金	±200 PPM/°C
CM/ CN49	49±50 PPM/°C
NCH-1±100	±100 PPM/°C
镀锡合金丝	±700 PPM/°C

散装包装

常规	每袋一件
MCW	1,000

采样电阻基本参数

功率（W）	精度（%）	低温漂（ppm/℃）	阻值范围
0.6mm	±1%	±50 ppm/°C	0.0014R	0.078R
0.8mm	±1%	±50 ppm/°C	0.0014R	0.078R
1.0mm	±1%	±50 ppm/°C	0.0014R	0.078R
1.2mm	±1%	±50 ppm/°C	0.0014R	0.078R
1.4mm	±1%	±50 ppm/°C	0.0014R	0.078R
1.6mm	±1%	±50 ppm/°C	0.0014R	0.078R
1.8mm	±1%	±50 ppm/°C	0.0014R	0.078R
2.0mm	±1%	±50 ppm/°C	0.0014R	0.078R
2.6mm	±1%	±50 ppm/°C	0.0014R	0.078R
1.5mm	±1%	±50 ppm/°C	0.0014R	0.078R
2.5mm	±1%	±50 ppm/°C	0.0014R	0.078R

以上是国巨采样电阻的部分参数和应用领域的介绍，顺海科代理大品牌的电阻，电容，保险丝，二三极管，有大量现货，可随时采购。
