YaGeo国巨JPW跳线电阻参数介绍以及领域应用

发布时间：2021-12-29

已被浏览： 1361次

分享到：

一，国巨跳线：跳线一般用于连接电路板上的各需求点。

二，应用领域：如跟电路板相关的领域都有涉及到电阻跳线。如：自动控制，车灯，主板，显示器。
三，特征：①高稳定性，②零阻值，③符合RoHS标准，④无卤。

JPW-06-T-52-

② ③ ④ ⑤ ⑥

①系列：JPW系列。
②尺寸：
-05=0.5毫米，-06=0.6毫米，-07=0.7毫米，-08=0.8毫米，-10=1.0毫米。
③精度值：
④包装：卷筒包装，盒式包装，散装。
⑤电阻温度系数：100ppm/℃。
⑥成品尺寸：26-=26毫米，52-=52.4mm，73-=73毫米，M=M型成形，M504=M型成形，P=5.0±1.0mm，H=4±0.5mm。

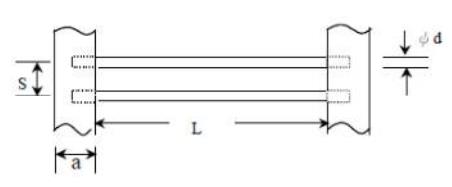

常规	ψd	L			S	a
JPW-05	0.5±0.05	26±1	52.4±1	-	5±0.1	6±0.5
JPW-06	0.6±0.05	26±1	52.4±1	-
JPW-07	0.7±0.05	26±1	52.4±1	73±1.5
JPW-08	0.8±0.05	26±1	52.4±1	73±1.5
JPW-10	1.0±0.05	26±1	52.4±1	73±1.5

四，YaGeo跳线电阻的性能表

性能	JPW
宽接导线的材料	镀锡软铜线
金属丝直径	ø0.5, ø0.6, ø0.7, ø0.8, ø1.0 (±0.05mm)
拉伸强度	国标8938在28kg/mm以内
延伸率	国标8938ø0.5至ø0.6mm超过24%
	国标8938ø0.5至ø0.6mm超过24%
导电性	ø0.5mm	≥94%
	ø0.6至ø1.0mm	≥96%
扭转强度	国标8938ψ0.5 mm	承受250g3次循环
	国标8938ψ0.6~ψ0.8 mm	承受500g3次循环
	国标8938ψ1.0mm	承受1kg3次循环
可焊性	245℃±5℃，5±0.5秒,最低覆盖率95%
电镀元素	錫最低度99.9%
镀层厚度	4-1纳米
电流额定值	0.5毫米	70℃ 6A (电流单位A)
	0.6毫米	70℃ 7.5A
	0.7毫米	70℃ 8.5A
	0.8毫米	70℃ 10A
	1毫米	70℃ 15A
外观光洁	洁白光泽

五包装风格

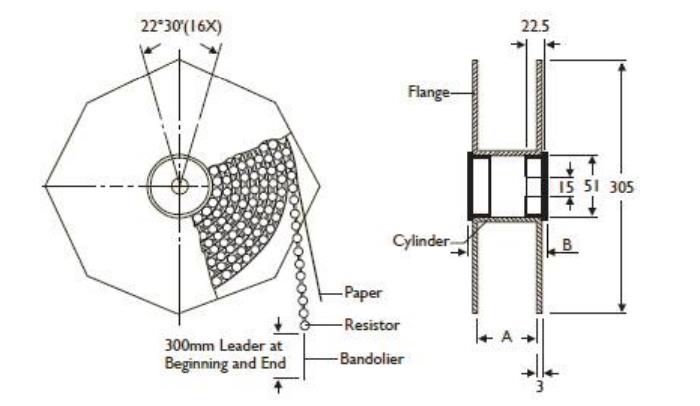

卷带包装
样式

常规	A	B	每卷数量
JPW-05	66.5	75.5	10,000
JPW-06	66.5	75.5	10,000
JPW-07	66.5	75.5	10,000
JPW-07	87	96	10,000
JPW-08	66.5	75.5	10,000
JPW-08	87	96	10,000
JPW-10	66.5	75.5	5,000
JPW-10	87	96	5,000

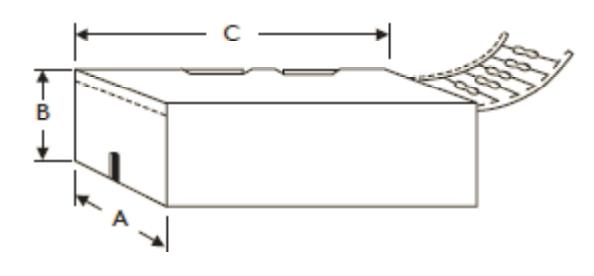

盒式包装

常规	A	B	C	每盒数量
JPW-05	48	68	255	5000
JPW-05	78	115	260	10000
JPW-06	48	68	255	5000
JPW-06	78	115	260	10000
JPW-07	48	68	255	5000
JPW-07	78	115	260	10000
JPW-08	48	68	255	5000
JPW-08	81	70	260	5000
JPW-10	48	68	255	5000
JPW-10	81	70	260	5000

散装

常规	每件每盒	包/盒	每袋一件
JPW-05	10,000	10	1,000
JPW-06	10,000	10	1,000
JPW-07	10,000	10	1,000
JPW-08	10,000	10	1,000
JPW-10	10,000	10	1,000

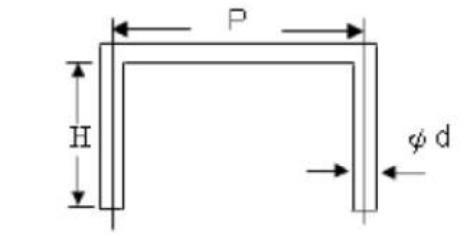

成品尺寸介绍

样式	尺寸			单位毫米
常规	ψd	P	H	成品代码
JPW-05	0.5±0.05	5.0±1.0	4.0±0.5	M504
JPW-06	0.6±0.05	5.0±1.0	10.0±1.0	M5010
		5.0±1.0	4.0±0.5	M504
		8.0±1.0	4.0±0.5	M804
		7.5±1.0	10.0±1.0	M7501
JPW-07	0.7±0.05
JPW-08	0.8±0.05
JPW-10	1.0±0.05

以上是国巨跳线电阻的部分参数，联系在线客服可获得完整的产品解决方案。顺海科技代理代理的大品牌电阻有国巨，华德，厚声，天二，亿能等多个大品牌可供客户选择。随时有现货，欢迎咨询。
